随着社会的发展和科技的进步，现代化制造工艺越来越精密，质量控制也越来越严格，对无损检测手段的要求也越来越高，尤其是非接触式无损检测超声波扫描显微镜越来越受重视。在无损检测领域，超声波扫描显微镜具有至关重要的作用，被广泛应用于各种行业。但是超声波扫描显微镜也有一定的局限性，需要使用去离子水等耦合剂，这就限制了某些不能接触水等耦合剂的材料检测。为了实现更广泛的检测应用，科研人员对超声波扫描显微镜的追求一直没有停止，终于开发出了空气耦合超声波技术，并实现了非接触非水浸干式超声波扫描显微镜。
常见无损检测手段，有红外热成像检测技术、X射线影像检测技术、光学检测技术、超声波检测技术等。其中红外热成像技术主要是根据温度分布图来显示缺陷，所以检测结果容易受晚景温度影响。X射线检测，利用物质内部结构及密度对X射线的吸收能力不同实现内部成像，但是对空洞、分层等缺陷不敏感，并且X射线有辐射危害。超声波扫描显微镜，不仅具有传统超声波技术的优点，而且解决了传统超声波需要使用耦合剂的问题，具有非接触、非水浸、无污染、无损、干式无损检测。超声波属于机械振动波，可以在弹性物质中传输，具有较好的方向性，并且在不同材料的界面会发生反射、折射、透射等现象。超声波扫描显微镜，利用超声波的这些特性，对被测器件/材料的回波信息进行采集分析，并以直观图像的方式表征器件/材料内部的缺陷，尤其对空洞、分层的缺陷非常敏感。
超声波扫描显微镜整体构成图如图所示，主要包括空气耦合超声波发生器、前置放大器、空气耦合超声波发生接收器、数据采集卡、运动控制器等。超声波扫描显微镜检测过程为，高功率超声波信号发生接收器输出脉冲激励信号，激励高灵敏超声波探头发射超声波，超声波信号通过空气传输到被测样品，被测样品将超声波信号反射回去/透射过去，反射/透射的超声波信号被超声波探头接收并转换为电信号，电信号经前置放大器到超声波信号接收器过滤放大并输出给采集卡，数据采集卡最终将包括被测样品结构信息的电信号转换输入到计算机。计算机通过运动控制器，驱动超声波探头逐点扫描，并以像素形式输出样品扫描图像。超声波扫描显微镜软件功能模块包括，超声波信号数据采集和显示（设定采样频率、增益、采样长度、探头模式等）、运动控制（设定X方向、Y方向扫描范围、探头运动速度、步进长度等）、超声波C扫描成像（扫描模式、显示模式等）、数据不同形式的保存等。

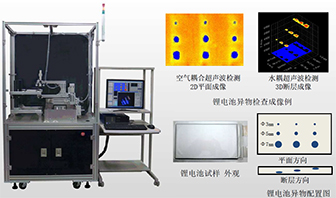

具有三十多年专业生产超声波探头、超声波发生接收器、超声波扫描显微镜的经验，利用丰富的高新技术和经验，针对不同接触耦合剂的检测需求，经过多年的努力和发展，终于推出了高灵敏度非接触非水浸干式超声波扫描显微镜系统。该超声波扫描显微镜可以广泛用于以下材料检测：复合材料、锂离子电池、刹车垫、陶瓷材料、混凝土、木材、橡胶、塑料、泡沫以及其他不能使用耦合剂的材料。
非接触非水浸干式超声波扫描显微镜，与传统超声波扫描显微镜类似，最大的区别是不用接触，并且不需要使用超声耦合剂，这样就能很好的将超声波信号从探头通过空气传播到被测样品，对样品无污染。传统的超声波扫描显微镜需要使用机油、胶体、水等耦合剂，这些耦合剂需要清理，并且使检测系统变得笨重、复杂等。而非水浸干式超声波扫描显微镜采用空气作为耦合剂，使得超声波检测更干净、简单。
