5100型超声波扫描显微镜

概要
电子扫描方式高速超声波扫描显微镜5100是一种搭载直线排列了多个振子的阵列探头，以电子方式移动焦点，能高速获得半导体、电子零部件、IGBT等电源模块内部影像的装置。
关于图像显示速度，如果测定间距相同，与通过单探头的机械扫描进行的焦点移动方式相比，5100型超声波扫描显微镜可高速显示。
什么是电子扫描技术
超声波扫描显微镜单探头方式就是对一个超声波振子施加脉冲电压，利用由该振子的尺寸、形状、曲率所决定的1个固定超声波束进行扫描。另一方面，超声波扫描显微镜电子扫描方式采用呈短栅状排列的振子构成的阵列探头，通过以电子方式改变振子的驱动时序，从而自由控制超声波束的角度、焦点。并进一步通过电子方式切换阵列振子，以实现高速扫描的技术。5100型超声波扫描显微镜通过组合使用电子扫描和机械扫描，可在短时间内高速测量分布较广的被检测件。

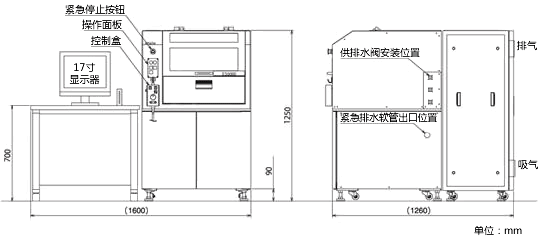

5100型超声波扫描显微镜

5100型超声波扫描显微镜-电子扫描方式

5100型超声波扫描显微镜-阵列探头（振子面）

5100型超声波扫描显微镜-电子扫描示意图

特点
5100型超声波扫描显微镜电子扫描方式实现最大75MHz(公称频率)的高频，通过阵列探头进行的线形扫描可高速测定，在短时间内获得被检体内部发生的剥离，微小孔隙等的影像。
例如，当5100型超声波扫描显微镜以200μm的间距扫描30mm方形的被检体时，约4秒钟可完成测定，高速显示深度方向的平面图像(以下简称为C扫描)，确认反射回声强度的分布。另外，5100型超声波扫描显微镜在即时显示断面图像（以下简称B扫描）的同时，还可进行波形显示（以下简称A扫描），在观察检测对象内部状况时发挥其威力。
