400P型台式超声波扫描显微镜

公司是超声波扫描显微镜和无损检测设备的制造商，自成立以来，凭借其工业技术经验，一直致力于全数字化成像方案的技术革新，提供给客户声学检测的技术。超声波扫描显微镜设备和核心部件被广泛应用于各种材料的无损检测，包括半导体，汽车零部件和其他先进元件。公司拥有独立开发的软件，核心硬件和专利技术，多年来通过和客户的不断合作，实现了SAT技术的不断创新和突破。公司努力提供准确的数据，良好的图形质量，非凡的操作性和设备的高可靠性，从而为客户提高超声波扫描检测效率，节约成本。
400P型台式超声波扫描显微镜高清成像超过了现代标准，为半导体制造设施提供优质的失效分析功能。基于当前的平台和行业反馈，ODIS是最新的声学显微镜软件，具有丰富的技术内容。400P型台式超声波扫描显微镜通过定量软件功能提供高级分析，适用于零件的测量和分类。ODIS的离线分析版本允许客户在非扫描计算机下进行虚拟扫描、以便客户查看和分析数据，实时分析或收集数据和审查结果。

400P型台式超声波扫描显微镜

400P型台式超声波扫描显微镜产品详情
超声波的特性 Characteristics of Ultrasonics
1. 超声波遇到空气（分层、离层）100%反射
2. 超声波在任何界面发生发射
3. 由于超声波的波长非常短，所以和光线一样沿直线传播

超声波扫描显微镜的优点 Advantages of Ultrasonics
1. 高分辨率：能够检测到间隙厚度为0.13微米的缺陷；
2. 高敏度：能够检测细微缺陷的大小、位置和形状；
3. 便捷性：可实时检测、分析数据；
4. 安全性：超声波扫描显微镜对人体无伤害

超声波扫描显微镜的缺点 Weak Points of Ultrasonics
1. 不适用于表面很粗糙或者内部有很多气泡的产品检测；
2. 需要在去离子水里进行超声波扫描检测；
3. 需要专业的检测人员进行超声波扫描显微镜数据分析和判断

超声波的用途 Uses for Ultrasonics
1. 超声波无损探伤测试设备（如：超声波扫描显微镜）；
2. 声纳运用于寻找潜水艇和鱼群；
3. 用于身体检测设备；
4. 超声波清洗机；
5. 超声波焊接设备

400P型台式超声波扫描显微镜产品技术规格参数
设备模式：单探头扫描、双探头扫描
超声波扫描模式：A-Scan(点扫描)、B-Scan(截面扫描)、C-Scan、Multi-Scan(多层扫描)、T-Scan(穿透式扫描)、Tray-Scan(盘扫描)、Jump-Scan(跳跃扫描)、HTS(高速扫描)、SALI-Scan(断层显微成象扫描)、特别为解决Substrate warpage而独立开发的Contour功能
最大分辨率：10000*10000像素
精度：+/-0.5Micron
最大扫描区域：380*350*50mm(X、Y、Z)
最高扫描速度：1500mm/s
超声波探头频率：10-300MHz
400P型台式超声波扫描显微镜设备尺寸：860x900x1180mm(D、W、H)

400P型台式超声波扫描显微镜产品特点技术优势

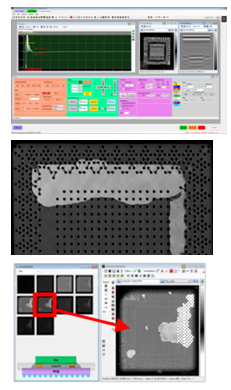

400P型台式超声波扫描显微镜软件系统：基于Win7,Win8系统、可编程自动扫描、离线分析能力、SALI断层成像扫描、先进的数据分析模、FFT扫描模式
超声波扫描显微镜软件运行模式：基本模式(简单的用户界面)、高级模式(详细分析界面)、生产模式(自动扫描界面)、离线分析模式(虚拟扫描界面)

400P型台式超声波扫描显微镜高速数据采集卡

400P型台式超声波扫描显微镜高质量超声波换能器
超声波扫描显微镜硬件：双探头扫描模式、独立开发设计的全球最高性能A/D board,频率可以达到4GHz、独立开发设计的定制探头/传感器、超声波扫描显微镜模块化的设计

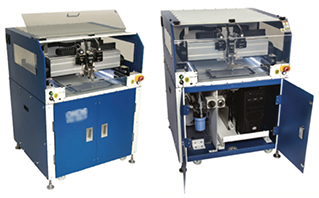

400P型台式超声波扫描显微镜示意图
