400mm双探头型超声波扫描显微镜

400mm双探头型超声波扫描显微镜主要技术参数：
一、双探头超声波扫描显微镜机械部分：
1.X/Y两轴均为超高速、线性马达驱动系统,X/Y轴内置磁力机构；
2.配有防震系统与惯性平衡机构，隔绝在高速超声波扫描过程中振动影响，确保图像不会因快速扫描而失真；
3.Z轴行程大于100mm
4.Z轴自动对焦，不仅可以自动对焦到样品表面，而且同时还可对样品内部任意界面自动对焦; 逐层自动对焦可设定步距，Z-轴探头按步距从样品底部开始向上逐层扫描；
5.双探头可同时扫描，每个探头扫描范围：最小0.20mm×0.20mm；最大430mm×430mm；可自定义扫描区域，可任意输入或框选扫描面积（正方形，长方形，矩形）；同时还能自定义序列扫描，跳过没有样品的空白位置；可自动寻找被测样品的中心位置和样品边缘尺寸，自动设定扫描范围；
6.最大扫描速率：1,500mm/s
7.重复精度：+/-0.1μm
8.标准工作水槽尺寸：870*670*70mm或870*670*150mm或定制加长工作水槽，配置工字形样品台
二、双探头超声波扫描显微镜电子部分:
1.DPR500超声波接收和发射器频率带宽：500MHz
2.ADC卡采样频率：1.25G/秒(2G,5G可选）
3.前置放大器：L2，H2，H3（选配）

400mm双探头型超声波扫描显微镜适用范围
支持换能器（探头）范围：5MHz-400MHz

400mm双探头型超声波扫描显微镜部分可选项：
1.外置滤波器（软件开关控制，用于110MHz以上延迟性探头使用）
2.各种样品吸盘、夹具定制、半自动化设备升级
3、专业图像处理与计算软件（空洞率计算和颗粒度分析，不仅适用于超声波扫描显微镜，同时可用于电镜、光学显微镜、共聚焦显微镜、X-Ray等众多显微检测设备）
七、双探头超声波扫描显微镜使用要求：220V，50Hz，去离子水
欢迎您来电咨询，我们会根据您的产品检测需要，为您推荐最合适的机型和配置.
设备如软件、硬件升级，相关参数会有所变更，请以生产厂家确认为准。

400mm双探头型超声波扫描显微镜软件部分:最新Winsam8超声扫描成像软件，部分功能介绍：
1.主要扫描模式包括：A扫描（点扫描）、B扫描、C扫描、多层C扫描、在不同的Z高度进行连续的C扫描、多重门限扫描、透射扫描、托盘扫描、顺序扫描、高清晰扫描、表面跟踪扫描、实体扫描、分频扫描、覆盖扫描等；透射扫描模式选件：Through Scan透射扫描固定单元及接收探头；
2.表面稳定功能：可消除或减弱样品表面刻字，激光打标等对样品内部超声波信号所带来的影响;
3.图像输出格式：tiff,bmp,jpeg,png等;tiff格式能一键存储保存所有的扫描参数，可在下一次扫描时调用；
4．定量测量功能：X-Y长度测量、厚度与距离测量、缺陷百分比计算：可根据样品的实际轮廓（圆形，矩形，不规则形）进行缺陷面积百分比统计分析，样品扫描后可提供缺陷尺寸列表并输出报告，点击列表中任一行可显示该缺陷在扫描图像上的X/Y区域，便于进一步分析和定位缺陷等；
5.图像着色功能：根据相位翻转自动着色；根据灰度等级手动着色；根据渡越时间手动着色，根据厚度变化手动着色（已知材料的阻抗值）
6.报告生成：扫描后生成扫描分析报告，报告中包含：最终扫描图片、各种扫描参数设置、样品的A扫描波形图等；
7．软件可显示探头在水槽中的X/Y/Z三维坐标和当前所设定的扫描范围；
8．用户可自主选择XY轴移动方向、各种探头回位方式、以何种方式调用之前扫描保存的图片来获得扫描参数等；
9.射频增益窗口：-22dB-50dB, 高级菜单设置
10.图像分辨率:≥32000*32000像素

400mm双探头型超声波扫描显微镜专业工业控制计算机系统设置：
基本配置：CPU3.5GHz，Intel四核处理器，16GB内存，1T硬盘，DVD-RW刻录光驱，高速图像卡，Windows7或以上操作系统，USB及网络接口，2台27'LCD液晶显示器，配置防静电操作台

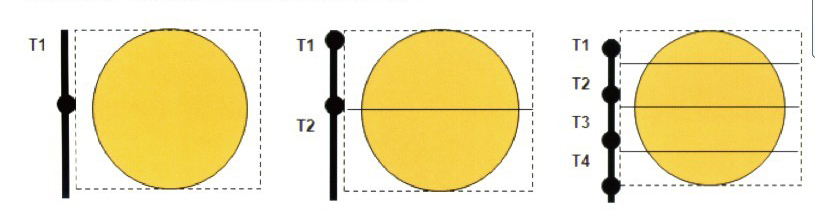

多探头超声波扫描显微镜系统分区域扫描示意图
